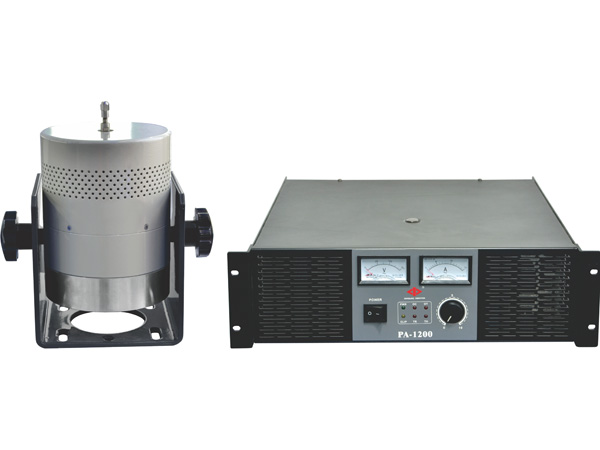

Excitador para análisis modal
serie ESD
El excitador para análisis modal serie ESD es un vibrador de micro vibración, que cuenta con banda ancha, alta eficiencia energética, alta estabilidad y un rendimiento fiable. Es ampliamente aplicable para análisis modal y estructural en diversas industrias como la aeroespacial, militar, comunicaciones, automóviles, electrónica, electrodomésticos, etc. Este tipo de mini vibrador también se utiliza ampliamente en los laboratorios, así como también en la industria de la educación y la investigación científica.
Banda ancha
El rango de frecuencia útil del cuerpo de la tabla es de 5 a 4000 Hz. También se puede ver en la siguiente lista de parámetros.
Estructura magnética permanente
Aplicado en el excitador modal, la estructura magnética permanente permite que la fuerza del campo magnético se maximice mientras que se minimiza simultáneamente el volumen. Se puede ofrecer extremadamente alta eficiencia energética. Además, no se requiere un amplificador de potencia para proporcionar potencia de excitación. Como resultado, esta estructura simplificada puede reducir enormemente la generación de calor.
Moderna línea de montaje
La moderna línea de montaje establecida por DONGLING se utiliza especialmente para el montaje de esta serie de vibrador modal y luego el logro de la producción a gran escala. La línea de producción avanzada proporciona una garantía de que los bienes suficientes se suministran a los mercados nacionales y de extranjero.
Adicionalmente, la producción a gran escala puede reducir en gran medida los costos, proporcionando al producto con una alta relación calidad precio. Un excepcional sistema de control de calidad de DONGLING permite que el rendimiento y la calidad de nuestros excitadores modales sean muy superiores a productos de otros fabricantes.
Parámetros técnicos
| Modelo | ||
| Onda seno (pico) | 200N | 450N |
| Rango de frecuencia utilizable | 10 - 4000Hz | 5 - 3000Hz |
| Máx desplazamiento | 25mm | 25mm |
| Máx velocidad | 1.6m/s | 1.6m/s |
| Máx aceleración | 450m/s2 | 1000m/s2 |
| Masa efectiva de elementos móviles | 0.7kg | 0.45kg |
| Peso | 10kg | 25kg |
| Dimensión (L×W×H) | 239mm×152mm×220mm | 239mm×152mm×220mm |
| Modelo de amplificador de potencia | PA-1200 | PA-1200 |
| Tipo de refrigeración | Modelo de ventilador refrigerado por aire EUP-100D | Modelo de ventilador refrigerado por aire EUP-100D |
| Requisito de fuente de alimentación | AC 220 V ± 10%. 50 Hz. 1,300 VA | |
| Requisito para el medio ambiente de trabajo | Rango de temperatura 0~40°C Rango de humedad ≤80% (sin condensación) |
|
