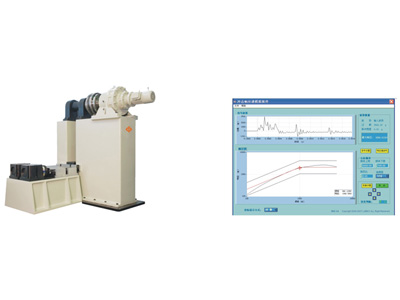

Máquina analizadora de espectros de impactos (SRS)
SY-14
La máquina analizadora de espectros de impactos SY - 14, abreviada como máquina SRS, se utiliza para medir la resistencia a los golpes de los productos o paquetes electrónicos. Determina si los especímenes mantienen las funciones fiables y estructuras completas en entornos de choque.
El espectro de respuesta de impacto se debe a una serie de sistemas lineales de un solo grado de libertad con diferentes frecuencias naturales que están sometidas a la misma respuesta de excitación de impacto. El valor máximo de la respuesta de impacto representa la tensión máxima aplicada en nuestro producto. Por lo tanto, la máquina analizadora de espectro de impactos permite que la onda de choque y la energía de choque estén bien simuladas en entornos reales.
Funciones y características
1. Nuestra máquina analizadora de espectros de impacto adopta el tipo más avanzado de sistema de control Windows2000/XP. Los instrumentos de medición de control de la serie Shock DAQ pueden lograr con precisión todas las pruebas de impacto sólo mediante la introducción de la altura de martillos de impacto a través de un operador.
2. El mecanismo de péndulo adoptada una estructura simple.
3. La energía de impacto es infinitamente ajustable
4. El uso de un mecanismo de freno de embrague electromagnético proporciona una respuesta rápida y gran fuerza de frenado.
5. El equipo de prueba de espectro de respuesta de impacto viene con una base. Se caracteriza por una huella pequeña y de fácil instalación.
6.La norma y la tolerancia del espectro de respuesta de impacto en el interior del sistema proporcionan a los usuarios mayor comodidad para el ajuste y la aplicación. Al final de la prueba se realiza automáticamente un informe de la misma.
Especificaciones principales
| Modelo | ||||
| Carga (kg) | 50 | 100 | 150 | 200 |
| Tamaño de la mesa (mm) | 600x600 | 600 x 600 | 900x900 | 1200x1200 |
| Rango de frecuencia de respuesta ** | 100-10000Hz | 100-10000Hz | 100-5000Hz | 100-5000Hz |
| Aceleración máx de respuesta (m/s2) | 50000 | 50000 | 50000 | 30000 |
| Dimensión (L×W×H: mm) | 1850x1250x1800 | 1850x1250x1800 | 2000x2300x1800 | 2400x2700x1800 |
| Peso (kg) | 3600 | 4000 | 4500 | 5000 |
| Suministro de energía | 380V tri fásico, 50/60Hz | |||
| Medio de trabajo | Rango de temperatura 0〜40°C Rango de humedad ≤80% (sin condensación) |
|||
** Está disponible una respuesta de 10Hz.
