Probador de aceleración centrífuga constante

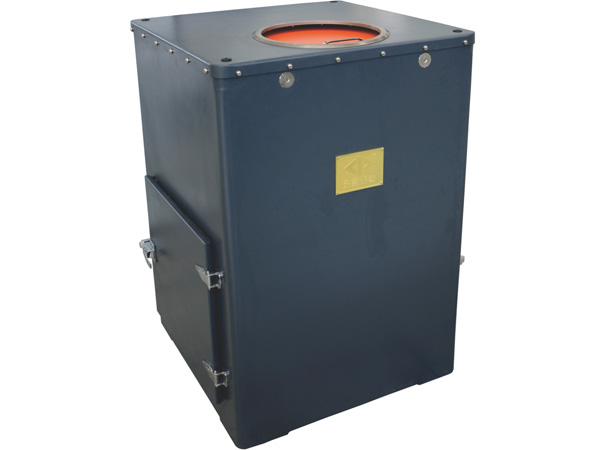

SY-30El probador de aceleración centrífuga constante SY- 30 se utiliza para comprobar si la capacidad de adaptación y el rendimiento estructural están en buenas condiciones, cuando los componentes, conjuntos de equipos y otros productos electrónicos son sufridos por la fuerza (con exclusión de la gravedad) generada en la aceleración de estado estable o constante.
La máquina de ensayo de aceleración constante es apta para evaluar la integridad estructural de algunos componentes, así como también los parámetros eléctricos de especímenes en aceleración constante.
Funciones y características
1. La interfaz es controlada remotamente por un ordenador totalmente automatizado en tiempo real. Siempre y cuando un operador introduzca un valor simple, se iniciará el probador de aceleración centrífuga constante. Esto permite que todas las pruebas de aceleración que se han de realizar se hagan con precisión.
2. La interfaz de control se utiliza para la visualización en tiempo real de las curvas de prueba, la tolerancia y el tiempo de prueba.
3. Las pruebas consecutivas de aceleración multi etapa se puede lograr de acuerdo con los requisitos de especímenes.
4. La protección de circuito abierto, por exceder el límite y contra exceso de velocidad están disponibles en el probador de aceleración centrífuga constante.
5. Nuestro aparato de ensayo puede terminar una prueba bajo control manual en caso de fallo del control automático o si no hay ningún control automático.
Parámetros técnicos
Modelo | |||||||
Carga máx. (kg) | 3 | 5 | 10 | 20 | 0.05 | 0.04 | 0.03 |
Posición | 5 | 4 | 2 | 2 | 10 | 10 | 10 |
Aceleración (m/s2) | 30-2000 | 30-2000 | 50-1000 | 50-1000 | 1000 - 200000 | 5000-400000 | 5000-800000 |
Tamaño del especimen (mm) | 100x100x200 | 100x100 x 200 | 300 x 300 x 300 | 300 x 300 x 300 | -- | -- | -- |
Radio de instalación del especimen (mm) | 260 | 300 | 550 | 750 | 100 | 80-100 | 80-100 |
Radio de giro (mm) | 325 | 350 | 700 | 900 | 110 | 110 | 110 |
Velocidad máx. de rotación (r/min) | 1000 | 400 | 13500 | 21500 | 30000 | ||
Tiempo de arranque (min) | ≤3 | ≤4 | ≤3 | ≤3 | ≤4 | ≤5 | ≤5 |
Tiempo de parada (min) | ≤3 | ≤4 | ≤3 | ≤3 | ≤4 | ≤5 | ≤5 |
Tiempo de trabajo continuo (min) | 60 | 60 | 60 | 60 | 30 | 5 | 5 |
Consumo de energía (kVA) | 1.5 | 2.2 | 7.5 | 11 | 6.5 | 6.5 | 6.5 |
Dimensión (L×W×H: mm) | 920x910x1245 | 920 x 910x1245 | 1600x1600x1000 | 2000x2000x1100 | 900 x 900x1000 | 900x900x1000 | 900 x 900x1000 |
Colector de corriente (opcional) | 15 anillos 500V 5A | 15 anillos 500V 5A | 12 anillos 500V 5A | 12 anillos 500V 5A | -- | -- | -- |
Peso (kg) | 800 | 850 | 1700 | 2500 | 1000 | 1500 | 1500 |
Cabina de control (mm) | Cabina simple 555 x 1000 x 1300; Doble cabina 1200 x 1200 x 1380 | ||||||
Suministro de energía | 380V tri fásica, 50/60Hz | ||||||
Sistema de control y medición | Control IPC | ||||||
Norma | GJB150 GJB360 GB/T2423 MIL-STD-810F IEC68-2-7 | ||||||
Ambiente de trabajo | Rango de temperatura 0 〜 40°C Rango de humedad ≤80% (sin condensación) |
||||||
Nota | El radio de instalación del espécimen, colector de corriente, y la precisión de control se pueden configurar de acuerdo con la norma relacionada o las necesidades de los |
