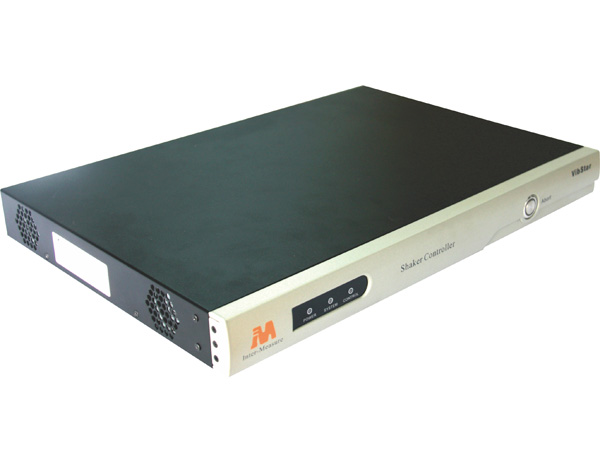

Controlador de vibración Vibstar
La mejor solución para el control de vibrador
El controlador de vibración Vibstar está diseñado con el más alto rendimiento del procesador DSP de la empresa IT US. Esto le da un rendimiento de gran fiabilidad, mediante la combinación de la tecnología analógica de bajo ruido con la tecnología de conversión módulo/digital de 24 bits de alta precisión.
Además, el controlador de vibración Vibstar puede darse cuenta de la comunicación interactiva fiable mediante la adopción de una interfaz de red y un ordenador. Su hardware viene con 8 canales síncronos de entrada, un canal de salida de control y un canal de salida COLA. El software de nuestro equipo de control puede ofrecer diversas funciones, tales como la aleatoria, seno, shock clásico, RSTD, seno en aleatorio y aleatorio en forma aleatoria. Nuestro producto es la solución óptima para el sistema de control de vibración.
Características técnicas
1. El uso de la interfaz de comunicación de red da mayor comodidad para el control remoto.
2. El circuito de protección de salida de alta seguridad puede garantizar la seguridad tanto de las muestras como del sistema de pruebas.
3. El rendimiento de control extraordinario y la precisión de control son proporcionados por el controlador de vibración Vibstar. El número máximo de líneas aleatorias es de 3200 y la frecuencia mínima del barrido sinusoidal llega a 1Hz.
4. La innovadora interfaz de entrada ALL IN ONE es compatible con varios tipos de entradas de sensor.
5. El controlador de vibración Vibstar permite la interfaz con un software amigable con el usuario que se puede aprender y utilizar fácilmente.
6. Los informes WORD se pueden producir de forma automática o manual mediante el controlador de vibración.
7. Está disponible el control en línea con un amplificador de potencia de DONGLING.
Entrada
| Número de canales de entrada | 8 canales de entrada síncronos |
| Impedancia de entrada | ﹥110 k |
| Rango de entrada de tensión máx. | ±10V |
| Rango de entrada de carga máx. | ±10000PC |
| Relación señal ruido | ﹥100dB |
| Convertidor analógico/digital (ADC) | 24 bit de resolución |
| Rango dinámico | 114dB |
| Frecuencia máx. de muestreo | 192KHz |
| Interfaz de entrada | Opcional de tensión, ICP y carga |
| Características del circuito | 1. La interfaz de entrada con la fuente de flujo ICP y el amplificador de carga 2. Dos entre 1V/10V y opcional de acoplamiento AC / DC 3. Simulación del filtro anti solapamiento |
Salida
| Número de canales de salida | 1 canal de salida, 1 salida COLA |
| Tipo de señal de salida | Señal de tensión |
| Rango máx. de tensión de salida | 10V |
| Impedancia de salida | ﹤30Ω |
| Precisión de amplitud | 2mV |
| Conversor digital/analógico (DAC) | 24bit de resolución |
| Rango dinámico | 120dB |
| Frecuencia máx de muestreo | 192KHz |
| Características del circuito | 1. Simulación de filtro anti solapamiento 2. Circuito protector de salida |
Indicadores de rendimiento aleatorios
| Rango dinámico | 90dB |
| Control de precisión | ±1dB |
| Tiempo de lazo cerrado | 100ms |
| Rango de frecuencia | DC-4800Hz |
| Resolución | ≤3200 line |
| Estrategia de control | Monocanal, media ponderada de varios canales, valor máximo de varios canales y valor mínimo de varios canales |
Indicadores de rendimiento del seno
| Rango dinámico | 95dB |
| Tiempo de lazo cerrado | 10ms |
| Distorsión de forma de onda | <0.3% |
| Relación señal ruido | ﹥100 dB |
| Resolución de frecuencia | 0.01% |
| Modo de frecuencia de barrido | Frecuencia fija, lineal y logarítmica |
| Velocidad de barrido de frecuencia | Barrido lineal 0~6000Hz/min |
| Frecuencia de barrido logarítmica | 0-100 Oct/min |
| Rango de frecuencia | 1Hz~5000Hz |
| Estrategia de control | Monocanal, media ponderada de varios canales, valor máximo de varios canales y valor mínimo de varios canales |
